(1) 湿式电除尘器的工作原理。烟气中的水雾在电极形成的电晕场内荷电后分裂进一步雾化，电场力、荷电水雾的碰撞拦截、吸附凝并，共同对粉尘粒子起捕集作用，粉尘粒子在电场力的驱动下到达收集极而被捕集，捕集的液滴在收集极表面形成的连续水膜将捕获的粉尘带出电场。

湿式电除尘器内由于有水雾液滴的存在，使得电极表面势垒发生了改变，与干式电除尘器相比，湿式电除尘器的电极更易于电子的激发。另外，水中的杂质离子在电场作用下，也易于越过表面势垒而成为发射离子。这些因素综合作用改变了电极放电效果，使之能在低电压下发生电晕放电。同时，由于水的比电阻较小，液滴与粉尘结合以后使得粉尘的比电阻下降，从而提高了湿式电除尘器的除尘效率。此外，湿式静电除尘器采用水流冲洗，不会产生二次扬尘。

待发货的方形湿式电除尘沉淀极

湿式电除尘器的基本分类

湿式电除尘器有管式和板式两种基本分类，管状湿式电除尘器是由多根并列的耐腐蚀金属管或导电玻璃钢管组成的收集极，并且放电极是均匀地分布在不同的极板之间，管状湿式电除尘器的局限性就在于其仅仅可以用来处理上下垂直流动的烟气，板式湿式电除尘器的集尘极呈平板状，极板间均匀布置着放电极，板式湿式电除尘器的适用范围较广，水平或者垂直流动的烟气都可以用板式湿式电除尘器处理。这2种湿式电除尘器的不同点主要在于：

(1) 对于给定的除尘效率，电极长度相同的前提下，管式湿式电除尘器所允许的烟气流速是板式湿式电除尘器的2倍；

(2) 对于给定的除尘效率，管式湿式电除尘器的局部干燥区比板式湿式电除尘器要小。

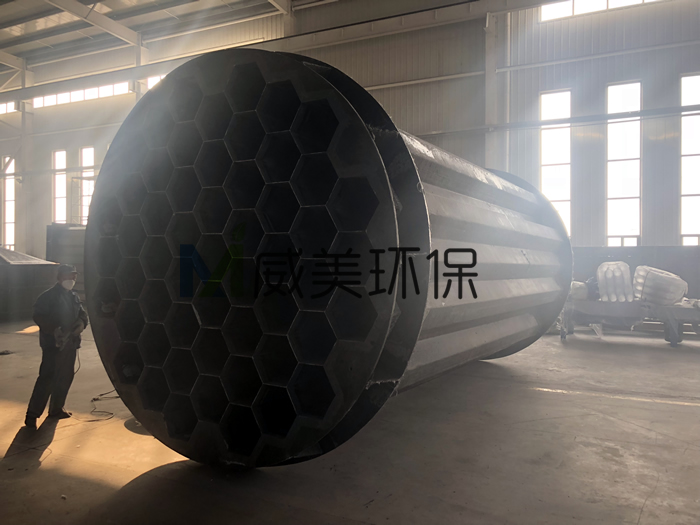

圆形湿式电除尘沉淀极

湿式电除尘沉淀极：

湿式电除尘沉淀极是湿式静电除尘（雾）器、电捕焦油器等除尘除雾设备的阳极管模块，是大型除尘除雾设备的基本组成部分，主要用来除去含湿气体中的尘、酸雾、水滴、气溶胶、焦油、PM2．5等有害物质，是治理大气粉尘污染的理想除尘设备。推广应用于煤电、冶金、锅炉、化工、垃圾焚烧、建材、水泥、玻璃等行业湿烟气深度净化，实现清洁排放。

湿式电除尘沉淀极发展史

湿式电除尘沉淀极又称正极或阳极。湿式电除尘器早于干式静电除尘器，在工业领域已有将近100年的应用历史。近年欧美发达国家在配套湿法脱硫净烟气处理领域，已经取得了多个大型机组WESP多年成功应用的业绩。下面威美总结了湿式电除雾器阳极的发展历史：

(1)圆管形: 国内首先是用 256*3*4000铅管。

二十世纪60年代，国内开发出 φ270*10*4000硬PVC塑料园管。由若干根园管用管板组装在一起成为湿式电除雾器的沉淀极。由于这种管式电滤器中气体走不了短路，其除雾效率较高。但是，两极若沉积有尘埃，清理是很麻烦。另外，气体通过的横截面和沉淀极表面不能充分利用，有效截面积只占总截面积的80%只利用了沉淀极的一个表，耗材较多。

(2) 板式:

是由若干块符合要求形状的板，按一定距离相互平行地安装在一起，组成沉淀极。两相邻沉淀极间的距离一般为
300mm。它的优点是极板的两个表面积都得到了充分利用。缺点是气体容易从上下吊架的电场外空间逃脱。除雾效率不如管式。

(3) 正六边形管:

由若干根正六边形管组合在一起，上下花板将它与上下气室连起来，组成沉淀极。这种管国外有外切园直径为250mm硬PVC正六边形管。国内在二十世90年代末，开始开发外切园直径为300mm的导电玻璃钢正六边形管。现己在制酸系统中应用。河北威美采用直径为360mm的导电玻璃钢正六边形阳极管。

湿式电除雾器沉淀极（阳极）
