摘 要：茂名某热电有限公司7号机组(1×600MW)于2014年投产运行。为了改善大气环境质量，国家与部分地方政府针对火电行业制定了日趋严厉的排放标准，要求采取措施进行污染治理。根据国家、地方和粤某集团相关通知精神，结合茂名某热电有限公司实际情况，对原有脱硝、除尘、风机、脱硫系统进行了改造，并加装了湿式电除尘系统。
关键词：湿式电除尘；原理；改造；保护定值；控制逻辑
0 引言
湿式电除尘器一般与干式电除尘器和湿法脱硫系统配合使用，不受煤种条件限制，可应用于新建工程和改造工程。在除尘改造提效工程中，可按照现场场地条件进行精心设计，能够满足改造工程场地狭小的要求。
河北威美环保运行在不同行业的湿式电除尘器案例
茂名某热电有限公司#7机组新增湿式除尘系统需新增1000kVA干式变压器两台，并新增进线柜，低压控制柜、检修照明控制柜高压控制柜等。新增电气设备布置于新建湿式电除尘器控制间，为新增高压电源，换热风机、水泵、电加热器、就地控制箱等供电，供电电缆全部按照新增考虑。
1 工作原理
湿式电除尘器的工作原理：
金属放电线在直流高电压作用下，将其周围气体电离，使粉尘或雾滴粒子表面荷电，荷电粒子在电场力作用下向收尘极运动，并沉积在收尘极上，水流从玻璃钢圆管顶端流下，在玻璃钢圆管上形成一层均匀稳定的水膜，将板上的颗粒带走。因此，湿式电除尘器与干式ESP的除尘原理相同，都要经历荷电、收集和清灰三个阶段。然而，与ESP清灰不同的是，湿式电除尘器采用液体冲刷集尘极表面来进行清灰。
2 系统改造

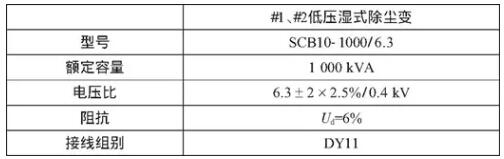

本工程设置两台低压干式变压器，其电源由厂内#7机输煤公用6kV工作七段与八段配电装置引接。设备特性参数如表1所示。
表1 湿式除尘变特性参数
3 新设备调度命名与编号
(1) 两个变高开关分别命名为：#7机#1湿式除尘变6kV侧开关657、#7机#2湿式除尘变6kV侧开关658。
(2) 两个变低开关分别命名为：#7机#1湿式除尘变380V侧开关457、#7机#2湿式除尘变380V侧开关458。

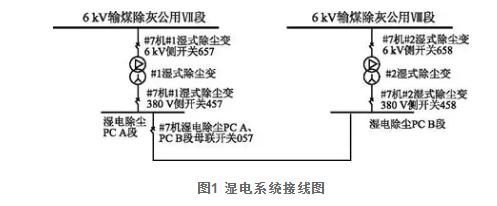

湿电系统图如图1所示。
图1 湿电系统接线图
4 设备保护定值设定

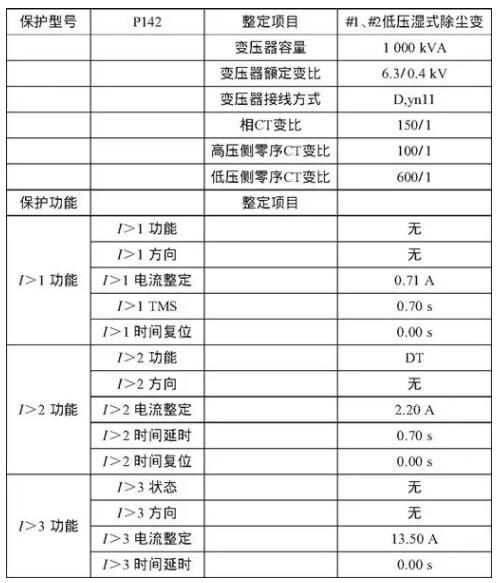

6kV#1、#2低压湿式除尘变压器保护如表2所示。
表2 低压湿式除尘变压器保护数值

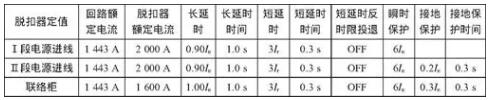

电源进线开关457、458与联络开关057脱扣器定值如表3所示。
5 湿电除尘电气系统控制逻辑
5.1 湿除PCA、B段进线断路器
手动远程分、合闸。
合闸允许条件：
(1) 7#湿除PC A、B段进线断路器远程位置；
(2) 7#湿除PC A、B段进线断路器分闸状态；
(3) 7#湿除PCA、B段进线断路器无分合闸回路故障。
分闸允许：
(1) 7#湿除PCA、B段进线断路器远程位置；
(2) 7#湿除PC A、B段进线断路器合闸状态；
(3) 7#湿除PCA、B段进线断路器无分合闸回路故障。
表3 进线开关与联络开关保护动作数值
5.2 湿除PC段母联进线断路器
手动远程分、合闸。
合闸允许条件：
(1) 7#湿除PC A段母联进线断路器远程位置；
(2) 7#湿除PC B段母联进线断路器分闸状态；
(3) 7#湿除PC B段母联进线断路器无分合闸回路故障。
分闸允许条件：
(1) 7#湿除PC A段母联进线断路器远程位置；
(2) 7#湿除PC B段母联进线断路器合闸状态；
(3) 7#湿除PC B段母联进线断路器无分合闸回路故障。
5.3 备自投联锁要求
(1) 将#7机湿电除尘PC A、PC B段母联开关057推至工作位置并送上测量、控制电源。
(2) 投入备自投联锁功能压板。
(3) 跳开#7机#1湿式除尘变6kV侧开关657，联跳#7机#1湿式除尘变380V侧开关457，#7机湿电除尘PC A、PC B段母联开关057应自动合上。
(4) 合上#7机#1湿式除尘变6kV侧开关657，备自投应自动跳开#7机湿电除尘PC A、PC B段母联开关057，自动合上#7机#1湿式除尘变380V侧开关457。
(5) 跳开#7机#2湿式除尘变6kV侧开关658，联跳#7机#2湿式除尘变380V侧开关458，#7机湿电除尘PC A、PC B段母联开关057应自动合上。
(6) 合上#7机#2湿式除尘变6kV侧开关658，备自投应自动跳开#7机湿电除尘PC A、PC B段母联开关057，自动合上#7机#2湿式除尘变380V侧开关458。
(7) 备自投联锁动作完成。
6 结语
目前茂名某热电有限公司SCR脱硝装置可控制出口NOx排放浓度在100mg/m3以下的水平。#7机组(1×600MW)原配备电袋除尘器出口设计烟尘浓度<26mg/m3，实际运行出口烟尘浓度小于30mg/m3。#7机组烟气脱硫装置采用石灰石-石膏湿法烟气脱硫工艺，入口SO2浓度4010mg/m3(标态、干基、6%O2)时，脱硫效率不低于96%，排放浓度不高于163.42mg/m3(标态、干基，6%O2)，脱硫装置出口SO2浓度为200mg/m3以下的水平。而茂名某热电有限公司#7机组超低排放改造目标为NOx排放浓度不大于50mg/m3、SO2排放浓度不大于35mg/m3、粉尘排放浓度不大于5mg/m3。因此，在当前国内外对环保要求越来越高的情况下，湿式除尘必将得到较为广泛的应用。
本文发表于《机电信息》2018年12月 作者简介：曾富军, 男, 电力工程电气工程师，研究方向为发电厂运行设计
