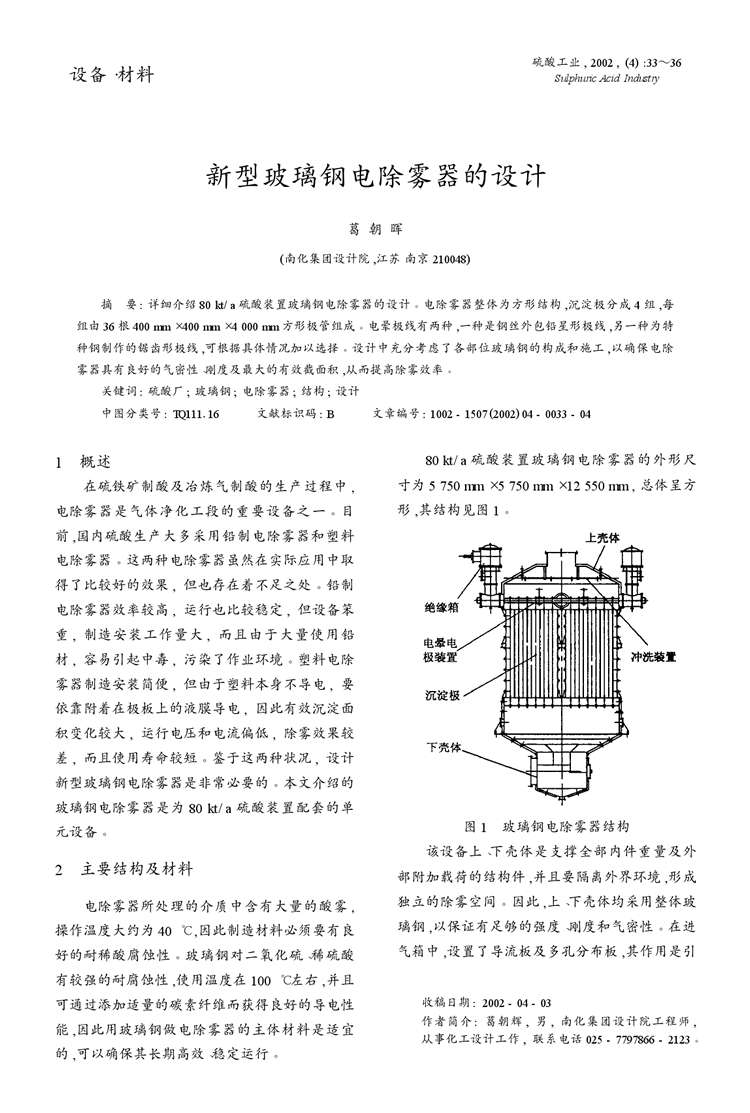

【作者】 葛朝晖

【关键词】硫酸厂 玻璃钢 电除雾器 结构 设计

【出版日期】2002-09-22

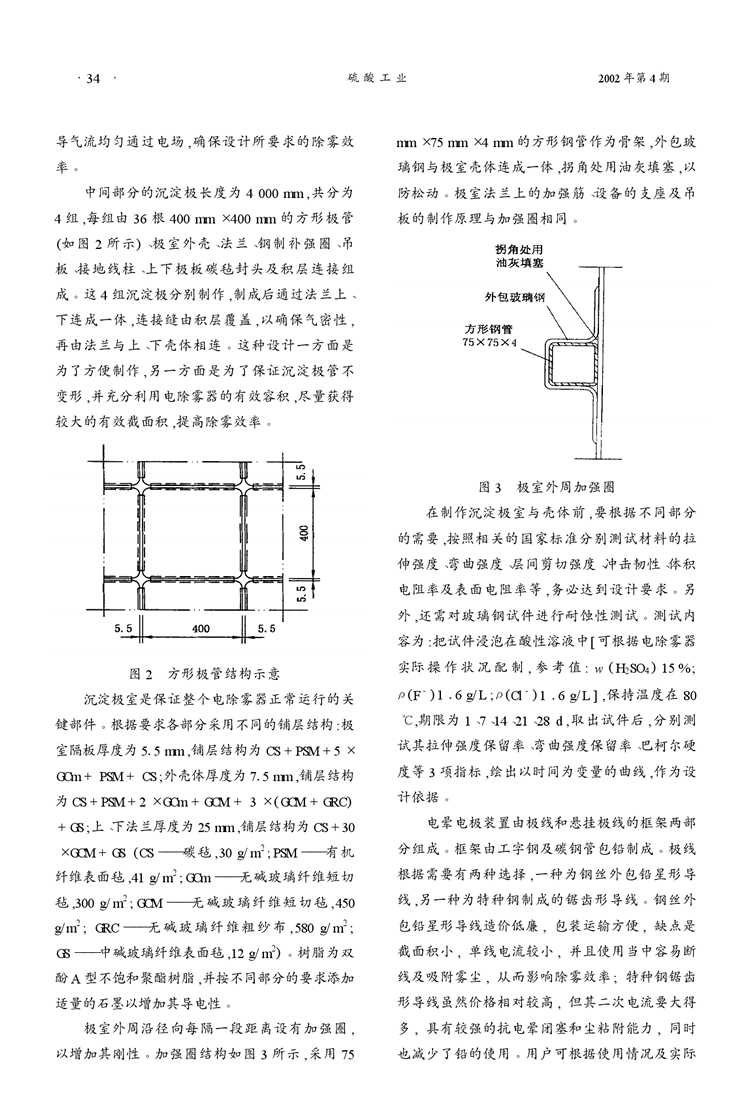

【摘要】详细介绍 80kt/a硫酸装置玻璃钢电除雾器的设计。电除雾器整体为方形结构 ,沉淀极分成 4组 ,每组由 36根 4 0 0mm× 4 0 0mm× 4 0 0 0mm方形极管组成。电晕极线有两种 ,一种是钢丝外包铅星形极线 ,另一种为特种钢制作的锯齿形极线 ,可根据具体情况加以选择。设计中充分考虑了各部位玻璃钢的构成和施工 ,以确保电除雾器具有良好的气密性、刚度及*大的有效截面积 ,从而提高除雾效率

【刊名】硫酸工业

在硫铁矿制酸及冶炼气制酸的生产过程中， 电除雾器是气体净化工段的重要设备之一,目 形，国内硫酸生产大多采用铅制电除雾器和塑料电除雾器。这两种电除雾器虽然在实际应用中取 得了比较好的效果，但也存在着不足之处。铅制 电除雾器效率较高，运行也比较稳定，但设备笨 重，制造安装工作量大，而且由于大量使用铅 材，容易引起中毒，污染了作业环境。塑料电除 雾器制造安装简便，但由于塑料本身不导电，要 依靠附着在极板上的液膜导电，因此有效沉淀面 积变化较大，运行电压和电流偏低，除雾效果较差，而且使用寿命较短。鉴于这两种状况，设计新型玻璃钢电除雾器是非常必要的。

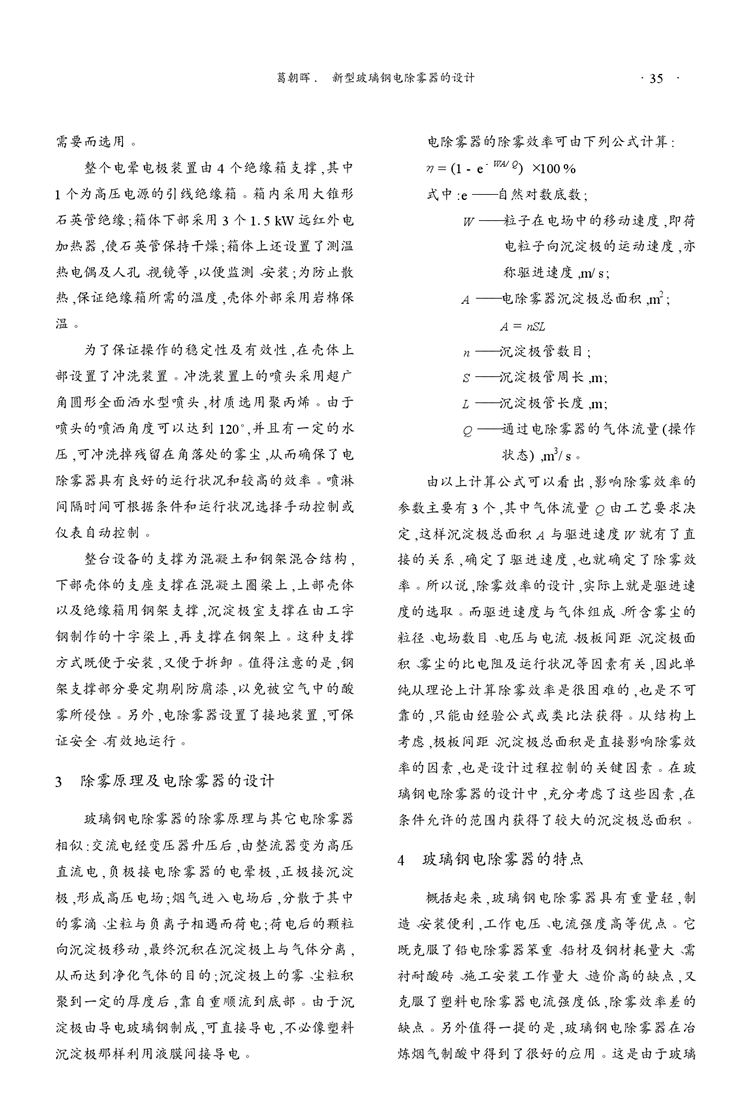

整个电晕电极装置由4个绝缘箱支撑,其中个为高压电源的引线绝缘箱。箱内采用大锥形石英管绝缘;箱体下部采用3个1.5kW远红外电加热器,使石英管保持干燥;箱体上还设置了测温热电偶及人孔视镜等,以便监測安装:为防止散热,保障绝缘箱所需的溫度,壳体外部采用岩棉保为了保证操作的稳定性及有效性,在壳体上部设置了冲洗装置。冲洗装置上的喷头采用超广角圆形全面洒水型喷头,材质选用聚丙烯·由于喷头的喷洒角度可以达到120°,并且有一定的水压,可冲洗掉残留在角落处的雾尘,从而确保了电除雾器具有良好的运行状况和较高的效率·喷淋问隔时间可根据条件和运行状况选择手动控制或仅表自动控制

整台设备的支撑为混凝土和钢架混合结构

下部壳体的支座支撑在混凝土圈梁上,上部壳体以及绝缘箱用钢架支撑,沉淀极室支撑在由工字钢制作的十字梁上,再支撑在钢架上。这种支撑方式既便于安装,又便于拆卸。值得注意的是,钢架支撑部分要定期刷防腐漆,以免被空气中的酸
雾所侵蚀。另外,电除雾器设置了接地装置,可保障安全有效地运行

3除雾原理及电除雾器的设计

玻璃钢电除雾器的除雾原理与其它电除雾器相似:交流电经变压器升压后,由整流器变为高压直流电,负极接电除雾器的电荤极,正极接沉淀极,形成高压电场;烟气进入电场后,分散于其中的雾滴尘粒与负离子相遇而荷电;荷电后的顆粒向沉淀极移动,*终沉积在沉淀极上与气体分离从而达到净化气体的目的;沉淀极上的雾尘粒积聚到一定的厚度后,靠自重顺流到底部。由于沉淀极由导电玻璃钢制成,可直接导电,不必像塑料沉淀极那样利用液膜间接导电。
